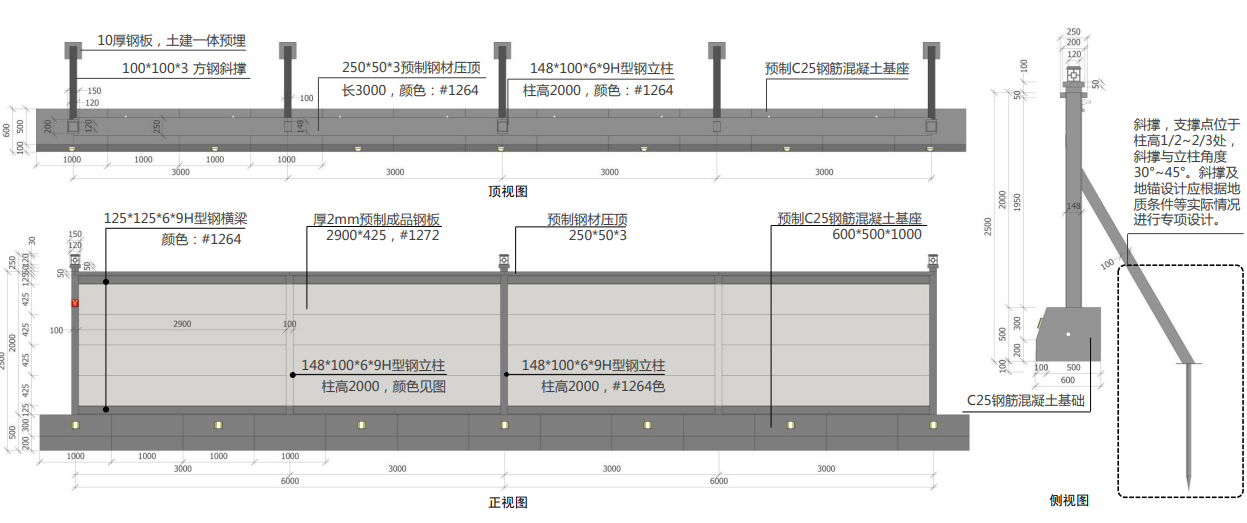

A2装配式H型钢结构围蔽围挡效果图结构图

时间:2023-05-26 11:09:05 来源:未知 点击:

A2:装配式H型钢结构围蔽

基本 要求
采用预制成品钢材面板,钢板扣件厚度不小于2mm,表面颜色均为#1272浅灰色烤瓷漆面, 采用角码与螺栓固定。H钢立柱标准间距为3m,立柱和横梁皆采用H型钢。立柱、横梁等构件 材料材质均参照《碳素结构钢》(GB/T700),选用材料均为Q235。立柱高2.0m,立柱上开 孔与横梁固定,上横梁和压顶焊为整体,立柱和斜撑底均采用预埋螺栓与基础连接固定。围蔽 高度不低于2.5m。应设置底座,采用C25预制钢筋混凝土构件,高度不低于50cm。每6m设 置照明灯具,电压低于36V。围蔽顶焊接U型卡或其他固定件铺设给水管及水雾喷头,喷头向 着工地内,间距不大于1.5m。需做防雷设计。

适应范围:一般地区
结构形式:H型钢框架,预制钢筋混凝土基础
色彩要求:板材#1272,结构外形#1264
广告要求:社会主义核心价值观和城市文明建设 公益广告,不设商业广告 设计说明 采用现代、简洁、明快的造型,打造工地的风景线,力求安全稳固,易于循环利用。
